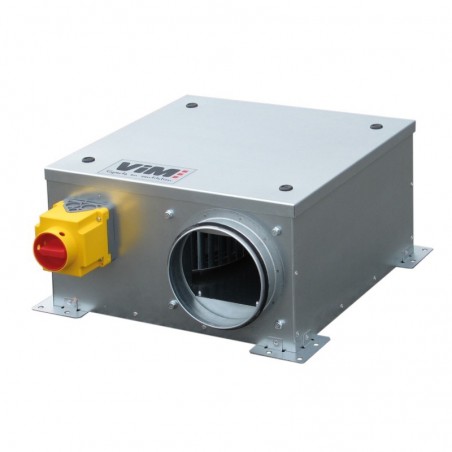

Caisson d'extraction ou d'insufflation KMDT DB
450,64 €
KMDT02DB / 250108
Caisson de ventilation avec une isolation renforcés de 50 mm en laine de roche 6 faces, permettant l’extraction d’air vicié ou l’introduction d’air neuf dans les locaux tertiaires suivant 3 vitesses prédéfinies PV (petite vitesse), MV (moyenne vitesse) ou GV (grande vitesse).
Le caisson KMDT DB extra plat est destiné aux installations de ventilation dans les bâtiments. Il dispose d'une isolation sonore afin de garantir un maximum de confort acoustique.
Les caissons d'extractions KMDT DB sont conçu par Vim, spécialiste du traitement de l'air, de la ventilation et du désenfumage des bâtiments d'habitation, tertiaires et industriels, VIM propose une large gamme de produits et solutions dédiés aux professionnels du génie climatique et du BTP.
Application
- Bâtiments tertiaires
- Bâtiments pour la restauration
- Installation intérieure ou extérieure avec accessoires
- Température environnement : -20°C / +50°C
- Température maxi de l’air extrait en régime permanent : 60°C
- Humidité relative : maxi 95% sans condensation
- Atmosphère non potentiellement explosive
- Atmosphère à faible salinité, sans agents chimiques corrosifs
Les plus du produits
- Encombrement réduit
- Faible niveau sonore
- Étanchéité soignée
- Interrupteur + Dépressostat montés
- Moteur 3 vitesses
- PACK PR : pression constante régulée
- Conforme Erp - UVR
- Les caissons peuvent être installés verticalement ou horizontalement.
Caractéristiques
- Le caisson mis en place de marque VIM type KMDT IS, est conçu pour la reprise d’air vicié ou l’introduction d’air neuf dans de petits locaux tertiaires.
- Ce caisson de ventilation est équipé d’un moteur avec protection thermique incorporée à réarmement manuel, IP44, monophasé 50Hz, classe B ( taille 02) ou F (taille 05), avec un très haut rendement.
- Il vous sera livré avec une protection gérée par électronique à réarmement manuel.
- Le réglage du signal de commande 0-10V conduira lorsque le débit est réduit, à une limitation de la consommation électrique et à une réduction du niveau sonore.
Construction :
- Il est construit en tôle d’acier galvanisé de très faible hauteur pour installation en faux-plafond et il est équipé de 4 pattes de fixation.
- Il dispose d’un couvercle démontable par 2 ou 4 verrous 1/4 de tour suivants les modèles, permettant un accès aisé au ventilateur.
- Il s’agit de la version DB : isolation renforcée 50 mm laine de roche sur 6 faces de classement M0.
- La gamme vous propose 3 tailles : 02 / 05 / 08, allant jusqu’à 800 m3 /h.
- De plus, il est muni d’un piquage de raccordement à joint, classe d’étanchéité D.
Motorisation :
- Le ventilateur dispose d’une simple ouïe à action.
- Les moteurs sont équipés de protection thermique incorporée à réarmement manuel :
- Taille 02 : moteur IP44 à rotor extérieur monophasé 230V, 50Hz classe B, 3 vitesses.
- Taille 05 et 08 : moteur IP44 à rotor extérieur monophasé 230V, 50Hz classe F, 3 vitesses.
Isolation :
Isolation acoustique 50 mm, densité laine de roche 70 kg/m3 , revêtue d’un voile haute vitesse tissé, classement M0 ou A2 s1 d0 selon la norme EN 13 501.1.
Montage
Ce caisson, pourra être installé en faux-plafond, dans les combles ou en extérieur aussi bien en montage horizontal que vertical. Il doit être fixé sur un support plan, par les trous présents sur les pâtes de fixation. L'utilisation de plots anti-vibratiles et le raccordement avec des manchettes souples sont conseillés.
Pour un montage au sol, l'accès au motoventilateur s'effectue par le couvercle. Prévoir un espace libre supérieur ou égal à la cote C du caisson pour les opérations d’entretien et de maintenance.
Pour un montage au mur ou au plafond, prévoir un espacement supérieur ou égal à la cote C du caisson entre le couvercle et l’obstacle situé en dessous ou à proximité du caisson, pour permettre la maintenance du moto-ventilateur.
Dimensions
Modèle | Caisson | Fixations | Position piquage | R | Poids | ||||||||||
A | B | C | ØD | E | F | G | H | J | K | L | P | avec INTZ | avec DIJZ | ||
KMDT 02 DB | 414 | 436 | 303 | 125 | 130 | 483 | 486 | 50 | 9 | 464 | 442 | 151 | 96 | 117 | 18,8 |
KMDT 05 DB | 508 | 526 | 328 | 160 | 143 | 587 | 576 | 50 | 9 | 554 | 536 | 159 | 96 | 117 | 24,8 |
KMDT 08 DB | 597 | 541 | 417 | 250 | 181 | 691 | 586 | 50 | 9 | 564 | 620 | 212 | 96 | 117 | 31,4 |
Conseils
Pour une durée de vie optimale de votre caisson d'extraction, nous vous conseillons de dépoussiérerez et de nettoyer les bouches d’extraction régulièrement. Il faudra également procéder au nettoyage des grilles de ventilation et des entrées d’air tous les trois mois. Un simple coup de chiffon imbibé d’eau chaude ou tiède suffit. Dans l’objectif d’un entretien optimal de votre VMC, songez par ailleurs à remplacer vos filtres de ventilation tous les 12 mois.
KMDT02DB / 250108
Fiche technique
- Alimentation
- Monophasé 230 V
- Conformité
- ErP - UVR
- Débits d'air
- de 280 à 600 m3/h
- Isolant
- DB : isolation renforcée 50 mm de laine de roche, 6 faces
- Isolation acoustique
- Oui
- Matériaux
- Acier galvanisé
- Moteur
- Moteur IP44 à rotor extérieur monophasé 230V, 50Hz, 3 vitesses.
- Moteurs basse consommation
- Non
- Température d’utilisation
- de -20°C à + 50°C
- Type de produit
- Ventilateur
- Utilisation
- Insufflation / Extraction
- Gamme
- KMDT DB
