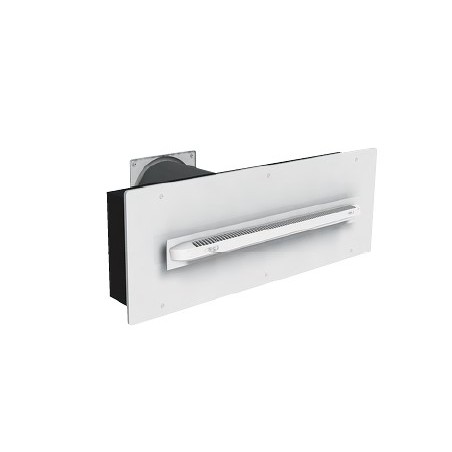

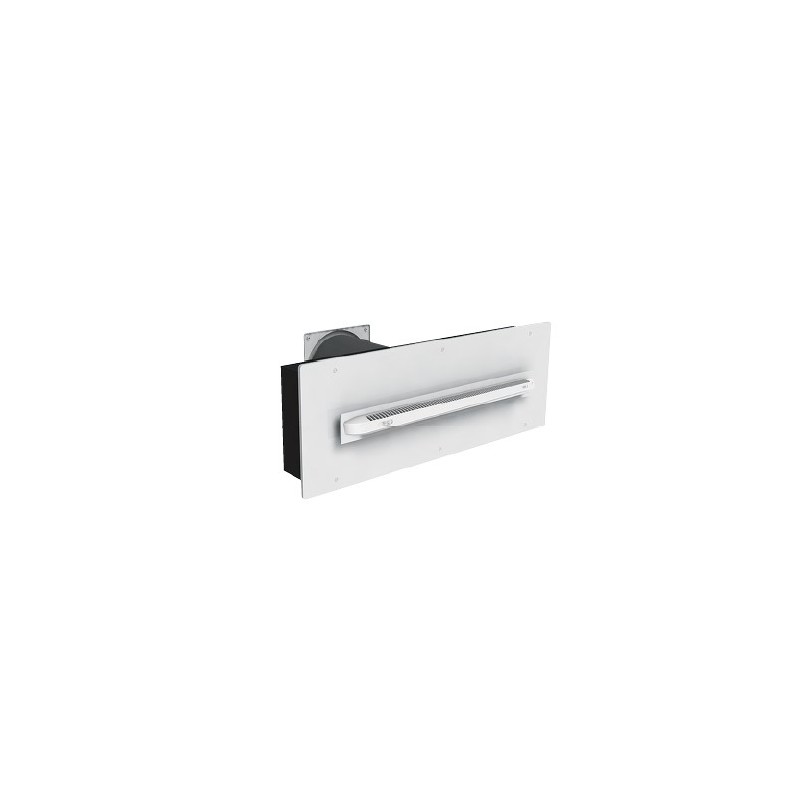

Kit silencieux traversée de mur hygroréglable Anjos
Kit sous emballage individuel avec instructions de mise en œuvre.
Atténuation acoustique :
Modèle STM : 50 dB
Modèle SRT : 52 dB
Modèle SRT+ : 55 dB
Le silencieux traversée de mur STM, entièrement réalisé en polystyrène, se pose dans tous les doublages après avoir effectué le percement circulaire du mur et scellé un manchon PVC D125 mm.
Attention fabrication à la commande, délai 2 semaines minimum.
Article ni repris ni échangé.
65,30 €
TTC
0689
Découvrez le silencieux traversée de mur hygroréglable STM, SRT ou SRT+ sur notre boutique en ligne Top-VMC ! Il assure un débit compris entre 5 et 45 m³/h en fonction de l'humidité.
Les entrées d’air sont des dispositifs qui permettent à l’air extérieur de rentrer à l’intérieur de votre maison. Elles sont en partie obturées par des grilles qui évitent notamment aux animaux tels que les rongeurs ou encore aux gros pollens de pénétrer à l’intérieur. L’air frais est ensuite attiré vers les bouches d’extraction, aspiré par le ventilateur de la VMC puis l’air vicié est rejeté à l’extérieur, assurant ainsi un courant d’air dans la maison. Sans entrées d’air, il ne peut donc pas y avoir de circulation de l’air.
Notre boutique Top-VMC vous accompagne dans votre achat en vous proposant une sélection des meilleurs accessoires de VMC avec un bon rapport qualité/prix !
Caractéristiques
Le silencieux traversée de mur STM répond à un classement de façade de 40 à 45 dB associé à un manchon acoustique.
Le silencieux de traversée de mur SRT répond à un classement de façade de 45 à 48 dB selon configuration.
Le silencieux de traversée de mur SRT+ répond à un classement de façade de 48 à 51 dB selon configuration.
Il se monte horizontalement ou verticalement dans tous les doublages après avoir effectué le percement du mur et scellé un manchon D125 mm.
Avec une mise en œuvre aisée, le STM peut se monter de 2 manières :
- à l'intérieur du doublage associé à un manchon de réglage.
- avec face avant visitable et démontable pour faciliter l'entretien.
Atténuation acoustique
| Modèle | Dn,e,w(Ctr) |
| STM + MAC 45 + ISOLA HY | 50 dB |
| SRT 45/51 + AIRA HY | 52 dB |
| SRT+ 45/54 + ISOLA HY | 55 dB |
Composition
STM
1 - Entrée d'air ISOLA HY
2 - Plaque de finition montage avec MPR
3 - Manchon plastique de réglage MPR lg. 50 mm
4 - Silencieux STM
5 - Manchon acoustique MAC 30,140 mm
6 - Manchon PVC D125 mm à sceller dans le mur
7 - Grille de façade à auvents GAE 125
SRT
1 - Entrée d'air AIRA HY
2 - Plaque de finition montage avec MPR
3 - Manchon plastique de réglage MPR lg. 50 mm
4 - Silencieux SRT 45/51
6 - Manchon PVC D125 mm à sceller dans le mur
7 - Grille de façade à auvents GAP 125
SRT+
1 - Entrée d'air ISOLA HY
2 - Plaque de finition montage avec MPR
3 - Manchon plastique de réglage MPR lg. 50 mm
4 - Silencieux SRT+ 45/54
6 - Manchon PVC D125 mm à sceller dans le mur
7 - Grille de façade à auvents GAP 125
Montage
STM
Percer le mur et sceller un manchon PVC D125 avec une légère pente vers l'extérieur.
Côté extérieur, emboîter la grille à auvents une fois les enduits terminés.
Montage 1 en encastré
Fixer le silencieux sur le mur sans le démonter. Ne pas oublier de recouvrir d'isolant les parois du STM afin d'éviter tout pont thermique. Le manchon MPR doit pénétrer d'au moins 10 mm dans le STM. Mise en œuvre du STM dans des doublages d'épaisseur 80 + 10 à 100 + 10 mm.
Pour des doublages d'épaisseur supérieures, prévoir un deuxième manchon de réglage. Visser l'entrée d'air.
Montage 2 en apparent
Découper le doublage aux dimensions extérieures du boîtier, soit 160 x 500 mm mini en prenant comme référence l'axe du trou D125 centré sur le silencieux. Démonter la face avant du silencieux. Fixer sur le mur 2 tasseaux pour venir y visser le boîtier du STM (4 trous pré-percés), le cadre venant se plaquer sur le placo assure une parfaite finition. Le joint sur la manchette arrière assure l'étanchéité. Emboîter et visser le couvercle dans le boîtier par 6 vis. Visser l'entrée d'air.
SRT et SRT+
Percer le mur et sceller un manchon PVC D125 avec une légère pente vers l'extérieur.
Côté extérieur, emboîter la grille à auvents une fois les enduits terminés.
Fixer le silencieux sur le mur par les deux pattes de fixation situées sur les côtés. Ne pas oublier de recouvrir d'isolant les parois du SRT afin d'éviter tout pont thermique. Le manchon MPR doit pénétrer d'au moins 10 mm dans le SRT. Mise en œuvre du SRT dans des doublages d'épaisseur 90 + 10 à 110 + 10 mm.
Pour des doublages d'épaisseur supérieures, prévoir un deuxième manchon de réglage. Visser l'entrée d'air.
Nos recommandations
Besoin de conseils ou de compléter vos achats sur Top-VMC ? A la recherche d'un autre modèle d'entrée d'air, ou de conseils personnalisés ? N'hésitez pas à nous contacter.
- Retrouvez-nous dans notre boutique à Nîmes ;
- Appelez nos conseillers au 04 65 00 10 00 ;
- Ou laissez-nous un message par email : contact@top-vmc.com.
0689
Caractéristiques techniques
- Atténuation acoustique
- 50 dB
52 dB
55 dB - Débits d'air
- de 6 à 45 m3/h
- Fonctionnement
- Hygroréglable
- Matériaux
- Acier galvanisé
Polystyrène - Type de produit
- Silencieux circulaire
- Type de pose/fixation
- A visser et à emboîter
- Modèle
- SRT
SRT+
STM
