Chapeau de toiture métallique + feuille de plomb - Ø 125 à 630 mm
Pour éviter les désagréments avec vos appareils nécessitant une prise d’air depuis l’extérieur ou une extraction d’air vers l’extérieur, l’installation d’un chapeau de toiture est incontournable. Ce modèle métallique avec feuille de plomb façonnable se fond avec votre toiture et protège votre réseau de toute intrusion (pluie, animaux) et refoulement de fumées. Diamètres disponibles : 125mm à 630mm.
Fabrication à la commande, délai 2 semaines minimum, article ni repris ni échangé.
95,84 €
TTC
6011
Hottes de cuisine, systèmes de conditionnement d’air et de climatisation, VMC simple et double flux et de nombreux autres appareils dans votre maison doivent être raccordés à un réseau de ventilation pour fonctionner correctement. En effet, leur utilisation implique soit de rejeter l’air intérieur vers l’extérieur ou d’aspirer l’air extérieur afin de renouveler celui de l’intérieur. Pour que ce processus se fasse sans encombre, certains accessoires doivent être installés à la sortie du conduit.
S’adaptant à la plupart des installations de ventilation, ce chapeau de toiture métallique fourni avec une feuille de plomb de la marque Anjos fait partie des meilleures ventes de notre magasin d’accessoires de VMC. Facile à installer grâce à sa tôle de support trouée à visser, ce chapeau de toiture se fixe directement sur la charpente. Point fort de ce modèle, la feuille de plomb permet d’épouser la forme de votre toiture pour assurer une parfaite étanchéité de la couverture de votre maison, et ce, qu’elle soit en ardoise ou composée de tuiles. Disponible dans des diamètres allant de 200 mm à 315 mm, ce dispositif protège d’autant plus votre réseau de ventilation grâce à la présence d’un capot pare-pluie amovible et d’une grille de protection.
Attention : Fabrication à la commande, délai 2 semaines minimum.
Article ni repris ni échangé.

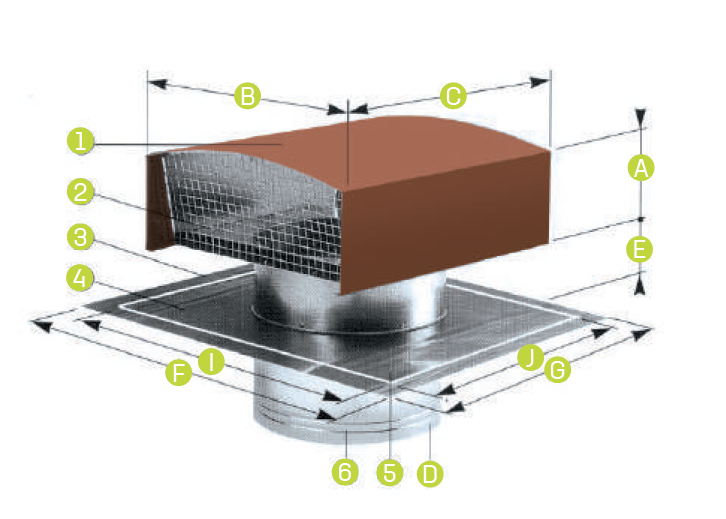

Composition
- 1. Capot pare-pluie en aluminium prélaqué
- 2. Grille de protection
- 3. Abergement en plomb
- 4. Tôle support
- 5. Trous (pour fixation sur la charpente)
- 6. Conduit de raccordement en acier galvanisé
Dimensions
| A | B | C | D | E | F | G | H | I | J | Poids (kg) | |
| CTM 125 | 55 | 203 | 247 | 125 | 82 | 500 | 390 | 140 | 4 | ||
| CTM 160 | 60 | 252 | 300 | 160 | 82 | 500 | 390 | 140 | 4 | ||
| CTM 200 | 110 | 335 | 397 | 200 | 82 | 590 | 590 | 140 | 380 | 500 | 8 |
| CTM 250 | 100 | 335 | 397 | 250 | 82 | 590 | 590 | 140 | 380 | 500 | 8 |
| CTM 315 | 112 | 382 | 498 | 315 | 82 | 590 | 590 | 140 | 380 | 500 | 9 |
| CTM 355 | 205 | 550 | 660 | 355 | 160 | 900 | 750 | 215 | 580 | 750 | 17 |
| CTM 400 | 205 | 550 | 660 | 400 | 160 | 900 | 750 | 215 | 580 | 750 | 17 |
| CTM 450 | 205 | 550 | 660 | 450 | 160 | 900 | 750 | 215 | 580 | 750 | 17 |
| CTM 500 | 247 | 650 | 900 | 500 | 160 | 1200 | 1000 | 215 | 780 | 997 | 34 |
| CTM 630 | 320 | 770 | 1000 | 630 | 160 | 1200 | 1000 | 215 | 780 | 997 | 36 |
Montage
Avant l'installation, il est conseillé d'appliquer de l'huile de patine sur la plaque de plomb afin d'éviter toute salissure dur les tuiles avoisinantes
- Poser le capot pare-pluie (1) et maintenir l’ensemble avec 4 vis (2 vis sur CTM 200 - 250 - 315)
- Fixer la tôle support (4) sur la charpente en utilisant le maximum de trous (5) prévus à cet effet
- Modeler la feuille de plomb (3) de manière à épouser les reliefs tout en évitant les abords du sertissage
- Incliner le capot pare-pluie perpendiculairement à la pente du toit pour que l’écoulement de l’air (sortant ou entrant) se fasse dans les meilleures conditions (voir figure ci-contre)
- Remettre et bloquer impérativement toutes les vis de fixation
- Raccorder le fourreau métallique (6) au conduit de ventilation
Une fois le montage de votre chapeau de toiture terminé, vérifiez l’étanchéité entre :
- Le conduit et le caisson de ventilation
- Le conduit et le chapeau de toiture
