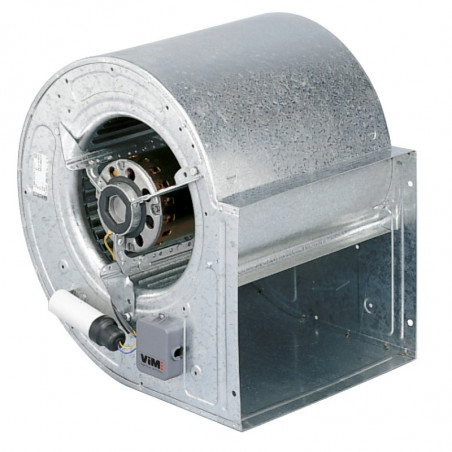

CBM Motoventilateur

Le CBM est un moto-ventilateur à entraînement direct avec moteur intégré dans la turbine.

Sur notre site de vente en ligne il est disponible en modèles :

7/7 72 W
10/10 550W

Il s'utilise comme composant pour unité de ventilation ou rechange.

Il s’incorpore dans les équipements de climatisation et de traitement d’air, dans les aérothermes, les caissons de ventilations et les hottes de cuisines.

La dénomination 7/7 est la taille de roue, où on lit diamètre/largeur en pouce.

L'alimentation est monophasé 230 Volts.

Il peut être utilisé dans un flux d'air entre -20°C et +60°C pour certains modèles.

Article ni repris ni échangé.

198,55 € TTC

Référence 653001

Modèle : 7/7 72W

7/7 72W
10/10 550W

Quantité

Garantie 12 mois
Livraison gratuite en magasin

Les hottes professionnelles ou semi-professionnelles sont utilisées pour extraire les fumées et les odeurs de cuisine. Si l'entretien n'est pas assuré régulièrement ou si les pièces sont vétustes, ces appareils peuvent cesser de fonctionner. Le moteur d'extraction qui se trouve à l'intérieur d'une hotte ou d'un caisson peut être à l'origine de la panne. Pour ne pas à avoir à racheter intégralement une hotte et réaliser des économies, vous pouvez remplacer uniquement cette partie.

Le motoventilateur de la marque VIM est disponible sur notre boutique Top-VMC. Il peut être utilisé comme pièce de rechange pour les équipements de climatisation et de traitement d'air, dans les aérothermes, dans les caissons de ventilation, et dans les hottes de cuisine.

La dénomination 7/7 est la taille de roue, où on lit diamètre/largeur en pouces.

L'absence de bride vous permet de faciliter l'installation sur une bride existante de votre réseau de ventilation. Pour en savoir plus sur la sélection d'un ventilateur pour application en cuisine, consultez notre FAQ.

Caractéristiques

Construction:

Volute double ouïe en tôle d’acier galvanisé Z200.
Turbine à action en acier galvanisé, équilibrée dynamiquement suivant ISO 1940.
Entraînement direct avec moteur incorporé dans la turbine.

Motorisation:

Moteur monophasé 1 vitesse 230V 50Hz classe F 4, IP44
Condensateur fixé sur la volute 230V, 50Hz,
Boitier de connexion IP55.
Protection thermique à réarmement automatique à 170°C.
Support moteurs montés sur silent blocks pour atténuer les vibrations et le bruit solidien.
Roulements graissés à vie.

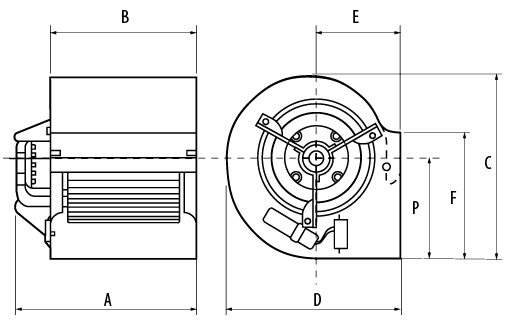

Encombrement (En mm)

Modèle	A	B	C	D	E	F	P
CBM 7/7 72 W	270	233	327	308	145	207	187
CBM 10/10 550 W	388	333	443	423	200	288	249

Caractéristiques Techniques

Modèle	Nb de pôles	P. moteur (W)	Vitesse (tr/min)	Imax (A)	Débit maxi (m3/h)	T° d'air maxi (°C)	Poids (kg)	Niveau de pression sonore (dBA)	Variateur électronique de tension VARZ
CBM 7/7 72 W 6PC VR	6	72	900	0,6	1080	+50	6,7	51	VARZ 3A200
CBM 10/10 550W 4PC VR	4	550	1400	4,5	3460	+40	15,4	64	VARZ 6A200

Entretien de la hotte

Extérieur de la hotte

Les parties visibles de la hotte doivent être nettoyées chaque jour après chaque service.
Utilisez des produits de nettoyage et des outils compatibles avec l'inox.

Intérieur de la hotte

L'intérieur de la hotte doit être nettoyé aussi souvent que nécessaire, au minimum une fois par mois avec un produit dégraissant de qualité alimentaire non agressif.

Recommandations pour le nettoyage de la hotte

Utilisez des éponges ou des brosses douces type Nylon.
Rincez à grande eau et non avec un jet d'eau.
Essuyez à la raclette caoutchouc ou avec un chiffon doux propre.

Filtres

Démontez l'entretoise et les filtres. ces derniers sont conçus pour être nettoyés à la machine à laver.
Ils doivent être nettoyés aussi souvent que nécessaire et en tous cas, au minimum une fois par semaine.

Précautions à appliquer

L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareil utilisant du gaz ou un autre combustible.
L'utilisation de la hotte ne doit pas enfreindre la règlementation concernant le gaz.
La distance minimale entre le support des récipients de cuisson de la table de cuisson et la partie la plus basse de la hotte doit être d'au moins 65 cm.
